LVS
1.1 初步介绍
负载均衡（Load balancing）是运维工程师必须要掌握的一项技术，因为其应用广泛且往往位于业务的核心位置。广义上的负载均衡是指将一组任务分配到一组资源（计算单元）上的过程。在运维领域里，则基本上是和WEB类型的业务打交道，即主要处理TCP、HTTP、HTTPS等协议。
负载均衡一般位于网站（或服务）的入口处，接受进来的流量，然后按照指定的分配算法，分配到后端的一组服务器上。从这点上看，负载均衡有点像是一个外包公司的领导，从外部客户接到很多的任务，但是领导自己不会处理这些任务，而是直接将其分配给不同的下属。下属完成后交付给领导，领导再交付给客户，从而高效地完成工作。
这里的“领导”有几个特征：
- 领导在这里只是起到一个分配任务、传输任务的功能，而不需要实际去处理任务，所以领导花在每个任务上的时间上是很少的，进而可以在短时间内接收和传输很多任务。这对应着负载均衡的高性能特征。
- 领导需要时刻知晓下属的工作状态，即下属如果有请假或离职等原因而无法处理任务，领导会将该下属标记为下线，以后的任务就不会交给该下属。这对应负载均衡的健康监测功能。
- 客户提交的任务和下属完成的任务都会经过领导，即理论上领导是可以查看所有的数据的。这给了负载均衡器处理应层数据的能力。
- 领导如何高效率地将任务分配给下属。这里就涉及到负载均衡的算法了。 当然了，这只是负载均衡的部分特征。
我们一般所说的负载均衡通常被分为两种： 四层（Layer 4）和七层（Layer 7），这里的四层、七层是对应OSI里的四、七层的概念。所以想要理解负载均衡，需要对OSI七层模型有所了解。

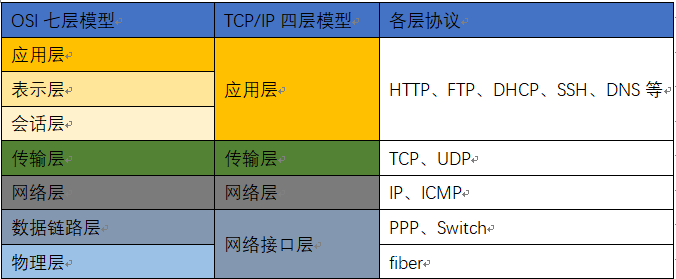

下表为OSI七层和TCP/IP四层网络模型：
OSI模型是一个电信或通信系统间互联的标准体系，被划分为七层（由上往下，物理层为第一层）。它仅仅是一个模型，并没有被实际实现过，但有着巨大的参考价值。而TCP/IP模型被划分为四层，是我们今天实际在使用的。两个模型在此不做细述。
OSI四层被定义为传输层，所以四层负载均衡能处理传输层协议，那么位于传输层的TCP、UDP协议就属于四层负载均衡所能处理的协议。
七层是应用层，位于OSI的最上层，因而是可以同时具备四层和七层负载均衡能力的，既可以处理HTTP、HTTPS这些协议，也可以处理TCP、UDP协议。
那如果我业务使用的HTTP，是不是就不能够使用四层负载均衡了呢？当然不是，四层负载均衡的意思是它能够解封装出TCP头部信息，即能识别出TCP协议，而HTTP协议在四层之上，四层负载均衡是不会去解封装HTTP头部信息的。不过HTTP也是基于TCP进行传输的，所以对TCP做负载均衡也就是对HTTP做负载均衡了，只不过四层负载均衡不知道是否是HTTP，我们知道罢了。
不同的负载均衡器可能支持的调度算法不同，下面是用的比较多的几种调度算法：
- 轮询（Round robin）：会按照1:1的比例向后端服务器分发请求
- 加权轮询（Weighted round robin）：如果有性能较好的服务器，可以给它比较高的权重值，多分担请求
- 最少连接数（Least connections）：是把新的连接请求分配到当前连接数最小的服务器
- 源地址散列（Source Hashing）：根据请求的源IP地址，作为散列键（Hash Key）从静态分配的散列表找出对应的服务器
实际应用中应该根据具体的使用场景，选择适合我们自己的算法。
下面介绍几款与负载均衡技术相关的软件产品：LVS、Nginx、HAProxy。
1.2 LVS
1.2.1 LVS介绍 LVS全称为Linux Virtual Server，即Linux虚拟服务器，创始人为国人章文嵩，在1998年编写出来后便将其开源，逐渐被越来越多地采用。现在是Linux内核的一部分，可以说是经久不衰。
根据章文嵩写的LVS的相关论文，LVS的出现是为了解决服务高性能、高可用、易扩展等这些问题的，但其实LVS本身是不支持高可用的（因为不对后端服务器进行健康监测），需要使用其他工具实现。
1.2.2 关于高可用 想要实现服务高可用，那么用一台服务器来部署LVS是做不到的，因为如果这台服务器宕机的话，服务就会中断。所以通常至少要用两台服务器部署LVS，一主一备，主备之间使用一个VIP（虚拟IP）作为请求入口。VIP被某些管理软件（如下面讲到的keepalived）负责设置在主服务器上，对外提供服务。而当主服务器意外宕机时，管理软件会将VIP设置到备服务器上，继续对外提供服务。
1.2.3 工作原理 LVS工作于传输层，所以属于四层负载均衡器。由于工作在四层，所以可以支撑很大的流量，常用来当做流量的入口。
LVS工作原理： 用户请求到达LVS（术语为director）后，LVS根据设置的算法，将请求转发给后端真实服务器(术语为Real Server)，后端服务器接收到请求，返回给用户。 即这样的: 用户请求 –> LVS（director） –> Real Server
那么当请求的数据包达到LVS（director）后，此时IP包的目的地址、目的端口是LVS上的VIP地址和端口，那么如何转发给选出的Real Server，以及Realserver收到后如何处理请求、如何返回数据呢？这里便要说说LVS的三种工作模式了。
1.2.3.1 NAT模式 可能大家比较熟悉NAT，全称为Network address translation，即网络地址转换。这项技术的出现是为了缓解IPv4地址短缺的问题，比如它能使内网地址转为公网地址，进而可以在公网传输数据。
此模式下，处理流程为：
- 用户请求达到LVS
- LVS会根据算法选择一台Real Server，然后将数据包的目的地址和目的端口修改为Real Server的IP地址和规则中指定的端口，再进行转发
- Real Server收到数据包后，检查目的IP，发现可以处理后，则发送到相应端口进行处理
- 数据返回的时候必须要经过LVS，LVS将地址再转换回来，这样才能顺利的把数据交给用户
________
| | ## dst ip: 192.168.1.200
| client | ## dst port: 80
|________| ## src ip: 192.168.1.100
CIP=192.168.1.100 ## src port: 1234
| |
v | ^
| |
|
VIP=192.168.1.200 (eth0:1)
__________
| | ## 重写目的地址为选出的realserverIP和端口
| LVS | ## dst ip: 10.1.1.2
|__________| ## dst port: 80
IP=10.1.1.9 (eth1) ## src ip: 192.168.1.100
| ## src port: 1234
| | ## 记录并转发，数据返回时再重写回去
| | ^
v | |
|
-----------------------------------
| | |
| | |
RIP1=10.1.1.2 RIP2=10.1.1.3 RIP3=10.1.1.4 (eth0)
_____________ _____________ _____________
| | | | | |
| realserver | | realserver | | realserver |
|_____________| |_____________| |_____________|
图1.2-1 NAT模式
此模式会多做两次地址转换的操作，且数据返回经过LVS，严了重影响LVS的性能。 又因为数据返回需要经过LVS，所以LVS本身又得是realserver的网关。
1.2.3.2 DR（Direct Routing）模式
此模式下的处理流程：
- 用户请求达到LVS
- LVS通过调度算法从集群中选择一台Real Server，修改目的MAC地址为Real Server的MAC地址，然后转发
- Real Server收到转发的数据包时，发现该数据包的目的IP本机可达（loopback口上绑定的VIP），于是对请求进行处理，最后将结果直接返回给用户，不经过LVS
DR模式由于只需要LVS修改包的二层MAC地址，并且数据返回不经过LVS，所以处理速度是三种模式中最快的，但也限制了LVS和Real Server需要在同一网段，且需要在Real Server上对网卡做ARP抑制操作，因为realserver本机需要绑定VIP，且只能本地可达。
________
| client |
|________|
CIP=192.168.1.100
|
CIP->VIP | |
v | ^
| |
________
| router |-------------
|________| |
| | |
v | |
| |
VIP=192.168.2.100 (eth0:1) |
__________ |
| LVS | |
|__________| |
IP=192.168.2.101 (eth0) |
| | ^
change dst MAC | | | | VIP->CIP
| | | | 192.168.2.100->192.168.1.100
v | |
------------------------------------|
| | |
| | |
RIP1=192.168.2.102 RIP2=192.168.2.103 RIP3=192.168.2.104 (eth0)
VIP=192.168.2.100 VIP=192.168.2.100 VIP=192.168.2.100 (lo:0)
______________ _____________ _____________
| realserver | | realserver | | realserver |
|______________| |_____________| |_____________|
图-1.2-2 DR模式
1.2.3.3 IP tunneling（IP隧道）模式
IP隧道可理解为一种封装技术，可以将收到的IP数据包封装在新的IP数据包内。
处理流程：
- 用户请求达到LVS
- LVS将请求的数据包再次进行封装，即在原有的IP层上添加新的IP层，新的IP包头的源地址为LVS，目的地址为realserver的IP，然后转发到所选的Real Server
- 当Real Server的tunl0网卡（由ipip内核模块加载后创建）收到封装后的数据包后，会对数据包进行解封装，也就是去掉新加的IP层，所以能够查看到原始的IP层，然后对请求进行处理，最后根据自己的路由表将结果直接返回给用户，返回的数据不经过LVS
________
| client |
|________|
CIP=192.168.1.100
|
| |
v |
__________
CIP->VIP | router 1 |-------------------
192.168.1.100->192.168.2.100 |__________| |
| |
| | |
v | |
VIP=192.168.2.100 (eth0:1) |
__________ |
| Director | |
|__________| |
DIP=192.168.2.101 (eth0) |
| | ^
DIP->RIP1 | | | | VIP->CIP
(CIP->VIP(tunl0)) v | |192.168.2.100->192.168.1.100
192.168.2.101->192.168.2.102 | |
(192.168.1.100->192.168.2.100) | |
| |
--------------------------------------------
| |
| |
RIP1=192.168.2.102 RIP2=192.168.2.103(eth0)
VIP=192.168.2.100 VIP=192.168.2.100(tunl0)
______________________ ___________________
| realserver | | realserver |
| eth0: VIP->CIP(out) | | |
| tunl0: CIP->VIP(in) | | |
|______________________| |___________________|
图-1.2-3 TUN模式
数据的原始目的地址是LVS的IP，转发给Real Server时没有改变，只是新加了一层IP层，Real Server解封装后依然可以处理，这是因为tunl0网卡上绑定了VIP，并且只有本机可达。
IP隧道模式的性能比NAT要好，比DR模式性能要差，但是相比DR模式，IP隧道模式可以跨网段部署。
1.2.4 管理LVS
说完三种模式，下面说说LVS的管理工具。怎么使用LVS呢，LVS的管理通过ipvsadm这个工具来设置，CentOS系统可以直接使用yum install ipvsadm安装，Ubuntu使用sudo apt install ipvsadm安装。比如下面的命令，就是添加相应LVS规则。
ipvsadm -A -t 172.26.20.10:80 -s rr
新增虚拟服务器172.26.20.10（通常就是VIP），端口是80，调度算法是轮询
ipvsadm -a -t 172.26.20.10:80 -r 172.26.20.11:80 -g
新增一台Real Server，IP为172.26.20.11，端口80,-g参数表示模式为DR模式
不过使用ipvsadm直接管理是比较不方便的，keepalived为我们提高了更好的选择。 keepalived是一款路由软件，提供负载均衡和高可用性，可以说就是为配置LVS而生的。Keepalived根据负载均衡服务器池的健康状况，动态地、自适应地维护和管理它们，是通常情况下推荐管理LVS的方式。
比如下面keepalived配置和上面ipvsadm命令管理的效果是一样的，并且对realserver增加了健康监测。
virtual_server 172.26.20.10 80 {
lb_algo rr
lb_kind DR
nat_mask 255.255.255.255
protocol TCP
real_server 172.26.20.11 80 {
TCP_CHECK {
connect_timeout 6
nb_get_retry 3
}
}
}
关于章文嵩的LVS的论文地址： http://www.linuxvirtualserver.org/ols/lvs.pdf ，有兴趣的话可以看一下。
